La instalación eléctrica de la Piaggio Liberty 125 es bastante simple, pero cuando un fusible falla conviene actuar con método: localizar el circuito correcto, sustituir la pieza por el mismo amperaje y entender por qué se ha fundido. Yo me quedo siempre con dos ideas antes de abrir nada: el fusible principal está junto a la batería y los secundarios se reparten en la parte frontal, así que no hace falta desmontar media scooter para empezar a revisar. Aquí verás dónde están, qué protege cada uno y cómo comprobarlos sin caer en errores típicos que acaban alargando la avería.
Lo esencial para localizar y sustituir los fusibles sin perder tiempo
- El fusible principal de 20 A va junto a la batería y actúa como protección general de la alimentación.
- Los fusibles secundarios están bajo la parrilla frontal, con acceso desde la parte delantera.
- En las versiones con ABS hay fusibles extra para la centralita ABS cerca de la batería.
- Si fallan claxon, intermitentes, cuadro o luces a la vez, el problema suele estar en un fusible concreto o en un mal contacto.
- La norma útil es simple: mismo amperaje, mismo formato, misma función.
- Si el nuevo fusible se vuelve a quemar, no cambies otro sin buscar antes la causa real.
Dónde están los fusibles y cómo llegar sin romper grapas

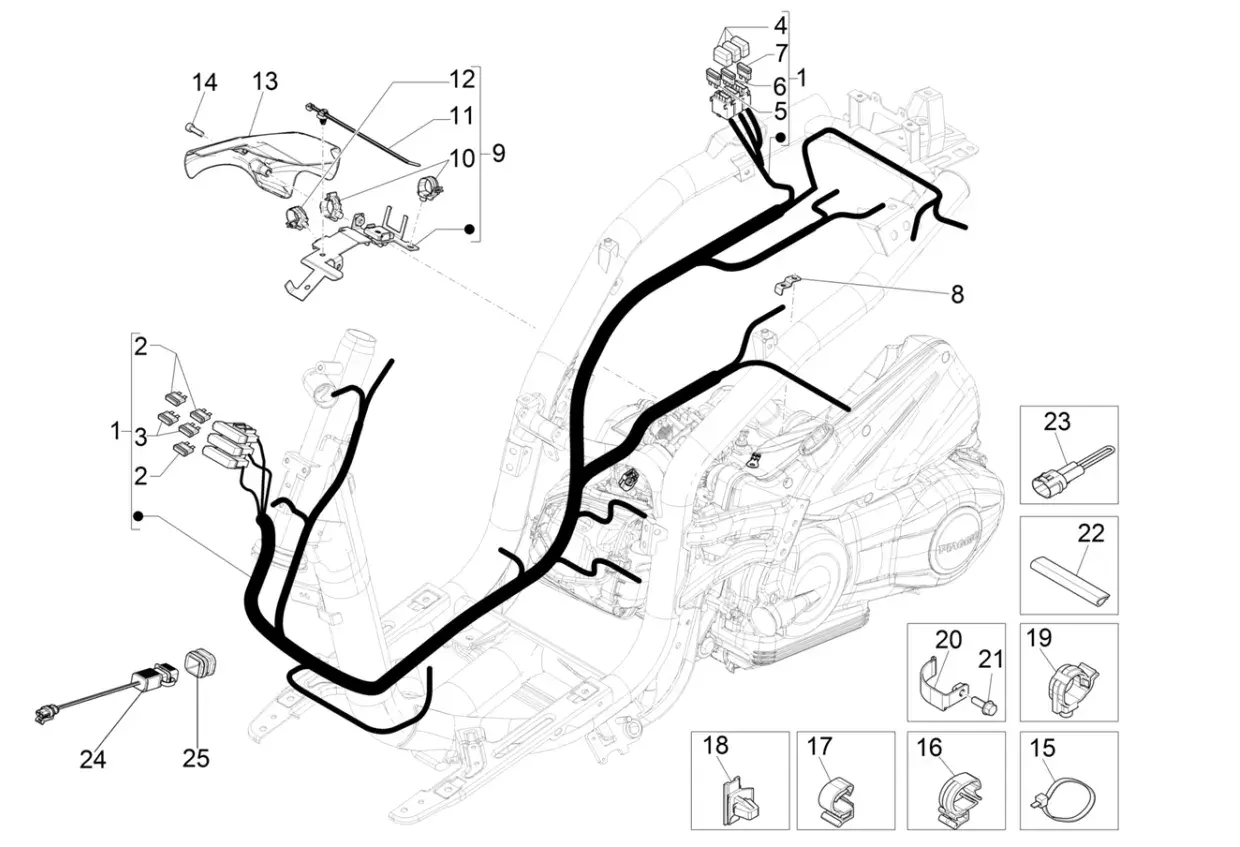

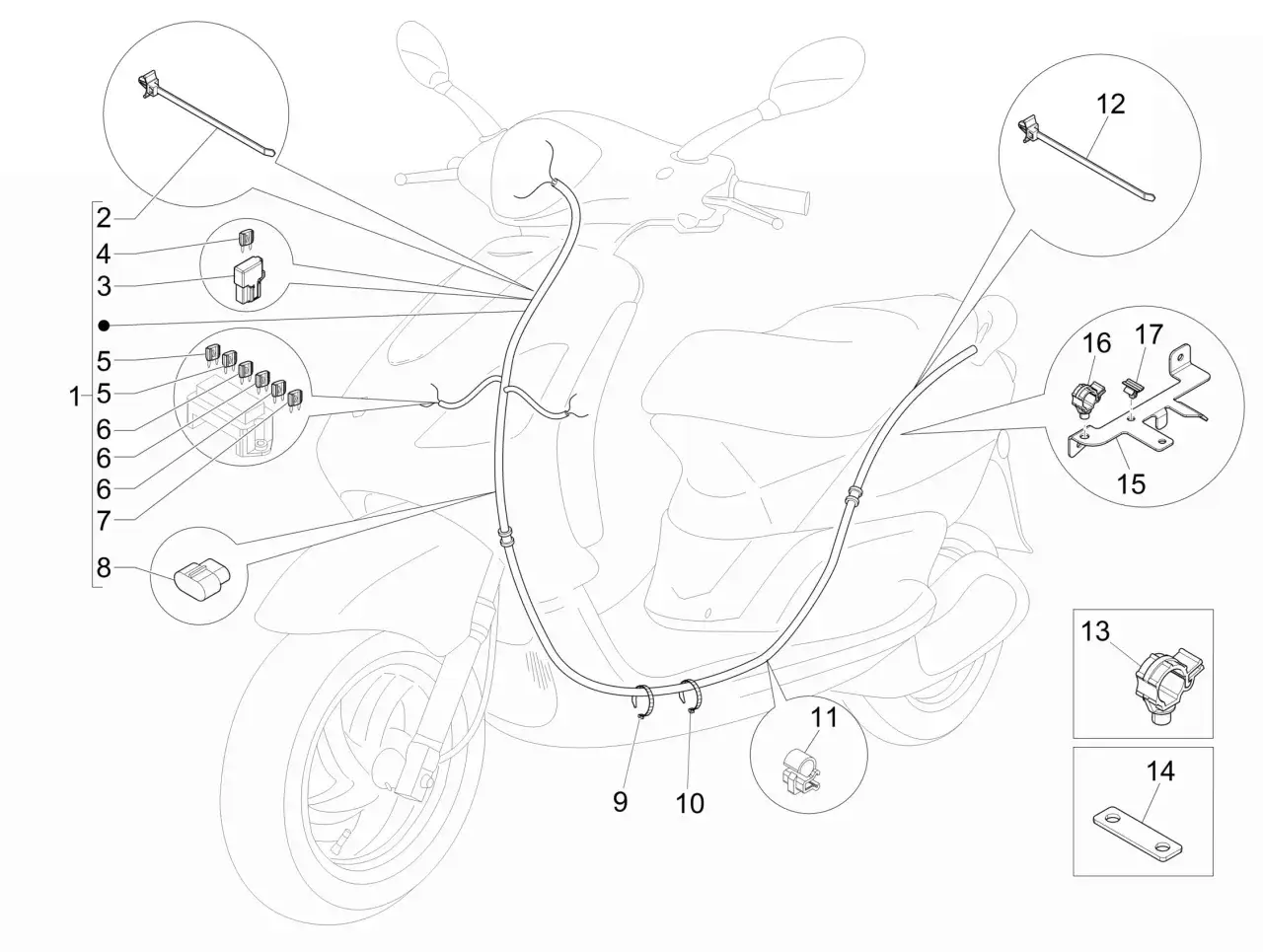

En la Liberty 125 actual, la distribución más habitual separa la protección eléctrica en dos zonas: una cerca de la batería y otra detrás de la parrilla frontal. Eso ya te da una pista importante, porque no todos los fallos eléctricos se buscan en el mismo sitio ni requieren el mismo desmontaje.
Yo empezaría por la zona de la batería si el scooter está completamente “muerto” o si sospechas de la alimentación general. En cambio, si el problema afecta a luces, cuadro, claxon o puerto USB, normalmente merece la pena mirar antes los fusibles secundarios del frontal.
| Zona | Qué encontrarás | Qué reviso primero |
|---|---|---|
| Compartimento de la batería | Fusible principal de 20 A y, en versiones con ABS, fusibles de la centralita ABS | Si no hay contacto, no carga o aparecen fallos eléctricos generales |
| Parrilla frontal | Seis fusibles secundarios | Si fallan cuadro, luces, claxon, intermitentes o USB |
El acceso a los secundarios suele exigir retirar la insignia Piaggio, aflojar el tornillo de fijación de la parrilla y levantarla con cuidado. No lo fuerces: los plásticos aguantan bien cuando se manipulan con paciencia, pero castigan enseguida los tirones y las palancas mal colocadas. En las versiones con ABS, además, hay que tener presente que parte de la protección del sistema queda cerca de la batería, no en el frontal.
En una scooter de este tipo, la ubicación exacta puede variar ligeramente según año, versión y mercado, así que yo siempre recomiendo contrastar con el manual de la unidad concreta antes de asumir que todo está en el mismo sitio. Esa precaución evita desmontajes innecesarios y, sobre todo, evita tocar piezas que no son las que están fallando. Ahora que ya sabes dónde mirar, tiene sentido entrar en qué protege cada fusible y qué síntomas produce cuando se abre.
Qué protege cada fusible y qué síntomas da cuando falla
La utilidad real de una tabla de fusibles no está en memorizar números, sino en relacionar cada circuito con el síntoma que notas al arrancar o al circular. Cuando haces esa lectura, el diagnóstico se vuelve bastante más rápido. Yo suelo pensar así: si dos o tres funciones que comparten alimentación dejan de funcionar a la vez, el fusible correspondiente pasa a ser sospechoso principal.
| Fusible | Amperaje | Qué protege | Síntoma típico si falla |
|---|---|---|---|
| 1 | 20 A | Carga de batería y alimentación general de parte de la instalación | El scooter puede quedarse sin alimentación o mostrar fallos eléctricos amplios |
| 2 | 10 A | Centralita de inyección y cargas de inyección | No arranca, inyección inactiva o aviso de motor |
| 3 | 7,5 A | Preparación de accesorios, toma OBD, cuadro de instrumentos y actuador de apertura del asiento | Cuadro apagado, asiento que no abre o conector de diagnosis sin vida |
| 4 | 10 A | Sensor de inclinación, ABS, arranque, relé de carga de inyección, antena inmovilizador y centralita de inyección | Problemas de arranque, inmovilizador, ABS o cortes extraños de sistema |
| 5 | 5 A | Cuadro, intermitentes, luces de freno, relé de arranque, claxon, DRL y luz de matrícula | Se apagan varios servicios “pequeños” a la vez: claxon, intermitentes o freno trasero |
| 6 | 7,5 A | Accesorios, puerto USB, ráfagas de largas y OBD | El USB no carga o el puerto de diagnosis no responde |
| 7 | 25 A | Centralita ABS | Testigo ABS encendido y sistema antibloqueo fuera de servicio |
| 8 | 10 A | Centralita ABS | Fallo ABS, normalmente acompañado de luz de aviso |
| 9 | 7,5 A | Luz de cruce y luz de carretera | Faros delanteros sin funcionar o con una sola función activa |
Hay un detalle que me parece muy útil: si el claxon, los intermitentes y las luces de freno fallan a la vez, el fusible 5 gana mucha probabilidad. Si el problema es solo el frontal, el 9 encaja mejor. Y si la moto arranca mal, se apaga el cuadro o aparece un aviso de inyección, ya no hablaría de “un fusible cualquiera”, sino de un circuito que necesita revisión más fina. Esa lectura por síntomas ahorra tiempo y evita desmontar piezas sin motivo.
También conviene recordar que la Liberty 125 no es una moto de “un solo fallo, una sola causa”. Un fusible puede abrirse por un pico de consumo, pero también por humedad, un accesorio mal instalado o un roce en el cableado. Por eso la siguiente parte es clave: cómo comprobarlo bien antes de cambiar nada por intuición.
Cómo comprobar y cambiar un fusible sin improvisar
Yo seguiría un orden muy simple. No hace falta herramienta sofisticada, pero sí un mínimo de disciplina. La mayoría de errores aparecen cuando alguien cambia el fusible “por si acaso” sin mirar el circuito ni el amperaje correcto.
Comprobación rápida
- Apaga el contacto y saca la llave.
- Espera unos minutos si acabas de usar la scooter; así evitas trabajar con componentes calientes o con consumos residuales.
- Abre la tapa de la batería o la parrilla frontal según el circuito que sospeches.
- Extrae el fusible y mira si el filamento interior está cortado, ennegrecido o derretido.
- Si no lo ves claro, usa un multímetro en continuidad. Es mejor que confiar solo en la vista.
Lee también: Freno motor en moto y scooter - cómo usarlo sin tirones
Sustitución correcta
- Cambia el fusible por otro del mismo amperaje.
- Usa el mismo formato físico, sin forzarlo ni dejarlo flojo.
- Vuelve a montar el soporte o la parrilla sin dejar grapas medio encajadas.
- Prueba la función afectada antes de cerrar del todo.
- Si el nuevo se funde otra vez, detente: hay un cortocircuito, un consumo anómalo o un accesorio que está tirando de más.
La regla que no me salto nunca es esta: un fusible más grande no arregla nada. Solo retrasa la protección y puede convertir una avería pequeña en un daño serio del cableado o de la centralita. Tampoco recomiendo puentearlo con alambre, porque en ese punto ya no estás reparando nada, estás anulando la defensa del circuito.
Si quieres afinar más, observa qué ha dejado de funcionar antes de tocar el fusible. Ese detalle te dice mucho más de lo que parece. Un fallo en el USB no apunta al mismo sitio que un problema de arranque, y una avería en el ABS exige otra lectura muy distinta de la que haría con un simple claxon mudo.
Los errores que más veo en este scooter
En mantenimiento eléctrico, los fallos repetidos casi siempre vienen por una de estas confusiones. No son espectaculares, pero sí muy comunes, y por eso merecen una revisión fría antes de comprar más fusibles de la cuenta.
- Montar un amperaje superior “para que no vuelva a saltar”. Es la forma más rápida de perder protección real.
- Buscar solo el fusible visible y olvidar la batería, los conectores o la masa del chasis.
- Ignorar accesorios añadidos como cargadores USB, alarmas o soportes con alimentación propia, que muchas veces son el origen del consumo extra.
- Forzar la parrilla frontal o las grapas al desmontar. En esta scooter merece la pena ir despacio; los plásticos agradecen más paciencia que fuerza.
- Asumir que el problema es del fusible cuando en realidad hay humedad, oxidación o un cable pelado detrás.
- Olvidar el ABS en versiones equipadas con él y seguir circulando con el testigo encendido sin revisar la causa.
El error que más coste genera no es técnico, sino mental: cambiar piezas por descarte en lugar de seguir una secuencia. Cuando te acostumbras a leer el síntoma, revisar el amperaje y comprobar el circuito, la Liberty 125 deja de parecer “caprichosa” y empieza a comportarse como una scooter bastante lógica. Esa lógica también marca el momento en el que conviene dejar de insistir y pasar a taller.
Cuándo ya no compensa seguir probando
Hay averías en las que el fusible es solo la primera pista, no la solución. Si el mismo fusible vuelve a fundirse tras dos sustituciones correctas, yo ya no seguiría insistiendo en casa. El problema suele estar en un cortocircuito, un cable dañado, un motorcito atascado, un accesorio mal conectado o una entrada de agua que está haciendo estragos en el circuito.
También me iría a taller si aparece cualquiera de estas señales:
- Olor a plástico caliente o decoloración en el portafusibles.
- Testigo ABS encendido de forma persistente.
- Fallo simultáneo de varios sistemas que no comparten un único fusible obvio.
- Humedad visible en la zona de fusibles o bajo la parrilla frontal.
- Instalación de accesorios eléctricos recientes justo antes de la avería.
En esos casos, seguir cambiando fusibles solo compra tiempo, no arregla nada. Y cuanto más tiempo pase, más probable es que el daño se extienda a relés, conectores o a la propia centralita. Cuando el fallo deja de ser simple, el enfoque correcto ya no es “probar otro”, sino localizar la causa de fondo con criterio.
Lo que yo dejaría preparado para no quedarme tirado
Si usas la scooter a diario, hay tres cosas muy pequeñas que hacen una diferencia grande: un surtido de fusibles del amperaje correcto, una pinza extractor y una nota rápida con la ubicación de cada circuito. No ocupan nada y te ahorran mucho tiempo si un día se va el cuadro, el USB o una luz en pleno trayecto.
Yo mantendría a mano, como mínimo, fusibles de 5 A, 7,5 A, 10 A y 20 A, porque son los valores que aparecen en los circuitos principales de esta familia. Y si tu Liberty 125 lleva ABS, añadiría también el valor correspondiente a esa centralita para no improvisar en el peor momento. Con eso, más una revisión limpia de batería, masas y conectores, tienes cubierto gran parte del trabajo básico de mantenimiento eléctrico.
Al final, la clave con los fusibles de la Liberty 125 no es memorizar una lista, sino entender qué sistema protege cada uno y qué te está diciendo la avería. Si esa lectura es correcta, la mayoría de diagnósticos se vuelven mucho más rápidos y bastante menos caros.
